激光熔覆技術(shù)
激光熔覆技術(shù)是20世紀(jì)70年代隨著大功率激光器的發(fā)展而興起的一種新的表面改性技術(shù)。激光表面熔敷技術(shù)，是在激光束作用下，將合金粉末或陶瓷粉末與基體表面迅速加熱并熔化，光束移開后自激冷卻形成稀釋率極低、與基體材料呈冶金結(jié)合的表面涂層，從而顯著改善基體表面耐磨、耐蝕、耐熱、抗氧化及電氣特性等的一種表面強(qiáng)化方法。
激光熔覆技術(shù)是一種經(jīng)濟(jì)效益很高的新技術(shù)，它可以在廉價金屬基材上制備出高性能的合金表面而不影響基體的性質(zhì)，降低成本，節(jié)約貴重稀有金屬材料，因此，世界上各工業(yè)先進(jìn)國家對激光熔覆技術(shù)的研究及應(yīng)用都非常重視。
應(yīng)用于激光熔覆的激光器，主要有CO2激光器和固體激光器(主要包括碟片激光器、光纖激光器和二極管激光器。老式燈泵浦激光器由于光電轉(zhuǎn)化效率低，維護(hù)繁瑣等問題已逐漸淡出市場)。
對于連續(xù)CO2激光熔覆，國內(nèi)外學(xué)者已做了大量研究。高功率固體激光器的研制發(fā)展迅速，主要用于有色合金表面改性。據(jù)文獻(xiàn)報道，采用CO2激光進(jìn)行鋁合金激光熔覆，鋁合金基體在CO2激光輻照條件下容易變形，甚至塌陷。固體激光器，特別是碟片激光器輸出波長為1.06μm，較CO2激光波長小1個數(shù)量級，因而更適合此類金屬的激光熔覆。
激光熔覆，按送粉工藝的不同可分為兩類：粉末預(yù)置法和同步送粉法。兩種方法效果相似，同步送粉法具有易實現(xiàn)自動化控制，激光能量吸收率高，無內(nèi)部氣孔，尤其熔覆金屬陶瓷，可以顯著提高熔覆層的抗開裂性能，使硬質(zhì)陶瓷相可以在熔覆層內(nèi)均勻分布等優(yōu)點。

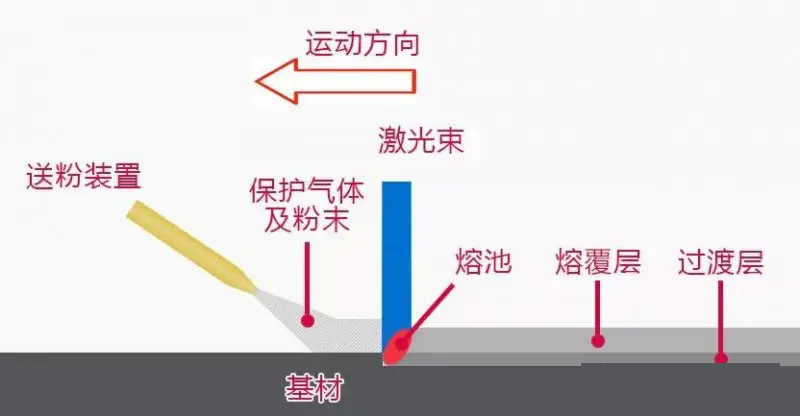

同軸送粉原理圖
預(yù)置送粉原理圖
1.激光熔覆具有的特點
(1)冷卻速度快(高達(dá)106K/s)，屬于快速凝固過程，容易得到細(xì)晶組織或產(chǎn)生平衡態(tài)所無法得到的新相，如非穩(wěn)相、非晶態(tài)等;
(2)涂層稀釋率低(一般小于5%)，與基體呈牢固的冶金結(jié)合或界面擴(kuò)散結(jié)合，通過對激光工藝參數(shù)的調(diào)整，可以獲得低稀釋率的良好涂層，并且涂層成分和稀釋度可控;
(3)熱輸入和畸變較小，尤其是采用高功率密度快速熔覆時，變形可降低到零件的裝配公差內(nèi);
(4)粉末選擇幾乎沒有任何限制，特別是在低熔點金屬表面熔敷高熔點合金;
(5)熔覆層的厚度范圍大，單道送粉一次涂覆厚度在0.2-2.0mm;
(6)能進(jìn)行選區(qū)熔敷，材料消耗少，具有卓越的性價比;
(7)光束瞄準(zhǔn)可以使難以接近的區(qū)域熔敷;
(8)工藝過程易于實現(xiàn)自動化，很適合常見易損件的磨損修復(fù)。
2.激光熔覆與激光合金化的異同
激光熔覆與激光合金化，都是利用高能密度的激光束所產(chǎn)生的快速熔凝過程，在基材表面形成于基體相互融合的、具有完全不同成分與性能的合金覆層。兩者工藝過程相似，但卻有本質(zhì)上的區(qū)別，主要區(qū)別如下：
(1)激光熔覆過程中的覆層材料完全融化，而基體熔化層極薄，因而對熔覆層的成分影響極小，而激光合金化則是在基材的表面熔融復(fù)層內(nèi)加入合金元素，目的是形成以基材為基的新的合金層。
(2)激光熔覆實質(zhì)上不是把基體表面層熔融金屬作為溶劑，而是將另行配置的合金粉末融化，使其成為熔覆層的主題合金，同時基體合金也有一薄層融化，與之形成冶金結(jié)合。
激光熔覆技術(shù)制備新材料，是極端條件下失效零部件的修復(fù)與再制造、金屬零部件直接制造的重要基礎(chǔ)，受到世界各國科學(xué)界和企業(yè)的高度重視。
3.工藝領(lǐng)域
激光熔覆技術(shù)，是一種涉及光、機(jī)、電、計算機(jī)、材料、物理、化學(xué)等多門學(xué)科的跨學(xué)科高新技術(shù)。
它由上個世紀(jì)60年代提出，并于1976年誕生了第一項論述高能激光熔覆的專利。進(jìn)入80年代，激光熔覆技術(shù)得到了迅速的發(fā)展，結(jié)合CAD技術(shù)興起的快速原型加工技術(shù)(增材制造技術(shù)，俗稱3D打印技術(shù))，為激光熔覆技術(shù)又添了新的活力。
現(xiàn)已成功開展了在不銹鋼、模具鋼、可鍛鑄鐵、灰口鑄鐵、銅合金、鈦合金、鋁合金及特殊合金表面鈷基、鎳基、鐵基等自熔合金粉末及陶瓷相的激光熔覆。
激光熔覆鐵基合金粉末適用于要求局部耐磨而且容易變形的零件。
鎳基合金粉末適用于要求局部耐磨、耐熱腐蝕及抗熱疲勞的構(gòu)件。鈷基合金粉末適用于要求耐磨、耐蝕及抗熱疲勞的零件。陶瓷涂層在高溫下有較高的強(qiáng)度，熱穩(wěn)定性好，化學(xué)穩(wěn)定性高，適用于要求耐磨、耐蝕、耐高溫和抗氧化性的零件。

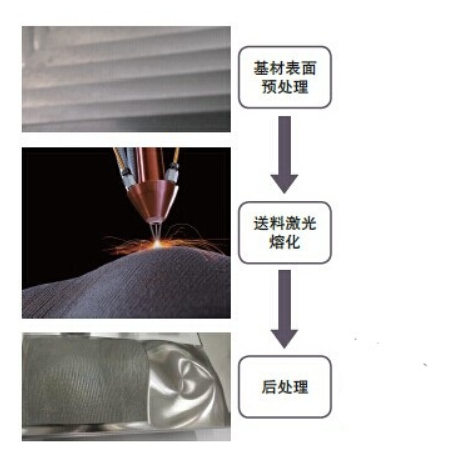

模具修復(fù)工藝過程
在滑動磨損、沖擊磨損和磨粒磨損嚴(yán)重的條件下，純的鎳基、鈷基和鐵基合金粉末已經(jīng)滿足不了使用工況的要求，因此，在合金表面激光熔覆金屬陶瓷復(fù)合涂層已經(jīng)成為國內(nèi)外學(xué)者研究的熱點，已經(jīng)進(jìn)行了鋼、鈦合金及鋁合金表面激光熔覆多種陶瓷或金屬陶瓷涂層的研究。
激光熔覆的應(yīng)用主要在兩個方面，即耐腐蝕(包括耐高溫腐蝕)和耐磨損，應(yīng)用的范圍很廣泛，例如，內(nèi)燃機(jī)的閥門和閥座的密封面，水、氣或蒸汽分離器的激光熔覆、模具表面的修復(fù)等。
同時，提高材料的耐磨和耐腐蝕性，可以采用Co基合金(如Co-Cr-Mo-Si系)進(jìn)行激光熔覆，基體中物相成份范圍中Co3Mo2Si硬質(zhì)金屬間相的存在可保證耐磨性能，而Cr則提供了耐腐蝕性。

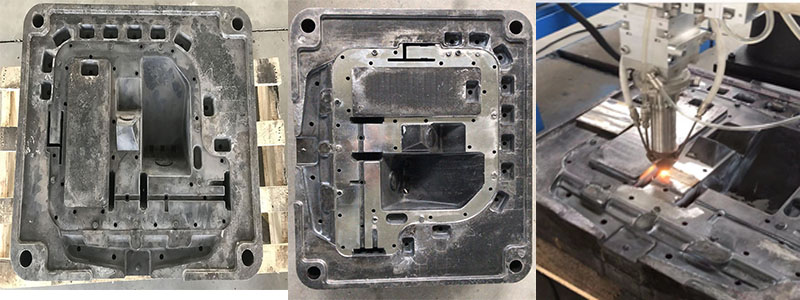

激光熔覆Co基粉末修復(fù)汽車模具
