在激光加工工藝調試過程中，我們經常會看到“PWM”這個參數，那么它代表了什么意思呢，今天就讓我們一起來看看。
PWM是英文“Pulse Width Modulation”的縮寫，中文譯為“脈沖寬度調制”，簡稱“脈寬調制”或“調制”，是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術。
激光的輸出模式包含主要有連續模式和脈沖模式兩種。連續模式就是持續不斷地發射激光;脈沖模式就是每隔一段相同的時間發出一段激光。簡單的舉個例子，好比手電筒發出光：打開開關不關就是連續模式;打開開關立刻又關掉就是發射一個脈沖，不斷地重復打開、關閉這一過程就是脈沖模式。同樣地，將手電筒換成激光器，脈沖模式就是不斷地重復開光、關光這一過程。
產生脈沖激光最直接的方法是在連續激光外部加一個調制器，對連續激光進行調制，得到脈沖輸出。PWM(脈沖寬度調制)就是通過調節占空比，來調節脈沖寬度。
在調節激光切割的工藝參數時，經常會用到脈沖、占空比這兩個，很多對激光切割工藝不熟悉的操作人員可能不太理解這兩個參數的作用，接下來就給大家詳細的介紹一下。
1、周期：信號從高電平到低電平再回到高電平為一個周期
2、脈沖頻率：在1秒鐘內PWM有多少個周期
3、脈沖占空比：一個周期內，高電平的時間與整個周期時間的比例
4、脈沖時間：一個周期所用的時間
5、脈沖寬度：一個周期內，高電平所用的時間
6、峰值功率：激光在一個脈沖寬度內輸出的瞬時能量
7、平均功率：激光在一個重復周期內輸出的能量

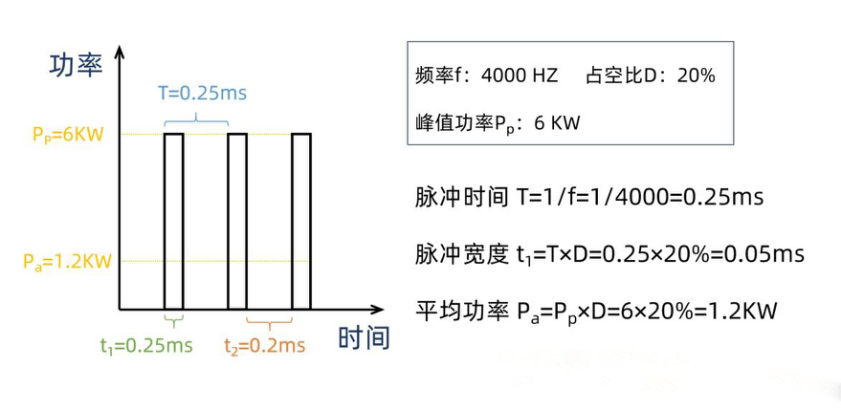

通常，我們在激光工藝調試中，對激光進行調制時，會設定峰值功率、脈沖頻率與占空比。接下來，我們用一個實例來說明如何計算PWM的各項參數。
在激光峰值功率一定時，脈沖的占空比增大，每次脈沖照射時的能量會相應增加，會使板厚方向的加工能力提高。如果脈沖的占空比減小，每次脈沖照射時的能量會減弱，有助于減輕過燒、熔損現象。
在金屬加工過程中使用的是激光的的能量，而在激光功率恒定的情況下，頻率越高，每個激光輸出的能量就越小，因此，我們需要在保證激光的能量足夠熔化金屬的情況下，根據加工的速度來確定合適的頻率。
此文來自于：光惠激光
